【引言】

全固态电池是新能源领域的“下一代希望”，而卤化物固态电解质更是被业内看作“破局关键”——它既有媲美硫化物的离子导电性（0.1-10mS/cm），又有氧化物级别的宽电化学稳定窗口（>4.5V），不用高温烧结就能加工，还能适配高电压正极，理论上完美平衡性能与成本。

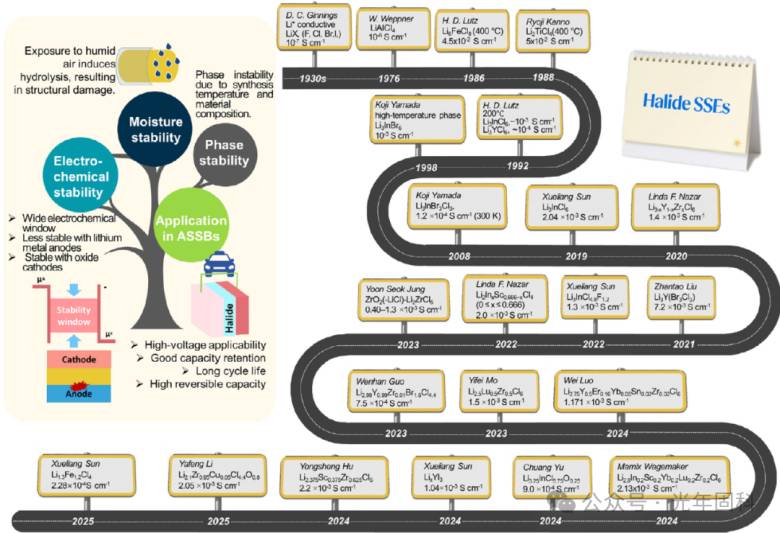

图1. 卤化物固态电解质发展里程碑。

可现实是，从实验室做出“高性能样品”到工厂产出“GWh级合格产品”，卤化物全固态电池始终跨不过那道鸿沟。尤其是在制造工艺和成本控制上，一系列“隐性门槛”让量产计划一推再推。今天就从制造端和应用端的核心矛盾入手，拆解卤化物产业化到底难在哪。

一、合成工艺短板

卤化物的优势早被说透，但产业化不是“实验室数据好”就能成。要实现大规模生产，首先得解决“怎么造”的问题——现有工艺要么不兼容，要么成本高到离谱。目前主流的卤化物合成路线有三类，每类都有绕不开的短板。

1.1固态反应路线

固态反应路线是实验室最常用的，把锂盐和金属卤化物混合研磨、退火就能出样品。但这套方法放到工厂完全行不通：研磨过程能耗高，还容易引入杂质；退火需要精确控制温度和气氛，批量生产时很容易出现批次差异，比如同一批产品的离子电导率能差出 30%。更麻烦的是，固态反应做出来的卤化物颗粒不均匀，后续压制成膜时容易出现空隙，影响电池性能。

1.2液相合成路线

液相合成路线看起来更适配规模化，比如用水或铵盐辅助合成，能做出粒径均匀的粉末，还能降低能耗。但新问题又来了：水介导合成只对部分卤化物（比如 Li₃InCl₆）有效，换成其他体系就会水解；铵盐辅助法则会产生腐蚀性气体，需要特殊的尾气处理设备，增加了生产线投入。而且液相合成的卤化物干燥后容易残留微量溶剂，这些残留会降低离子导电性，甚至在电池循环中引发副反应。

1.3 干法工艺局限

最被寄予希望的是干法工艺 —— 不用溶剂，直接把卤化物粉末和粘结剂混合压制成膜，既能避免水分和溶剂问题，又能简化流程。但干法对设备精度要求极高：混合时要保证卤化物和粘结剂均匀分散，差一点点就会出现导电死角；压膜时的压力、温度控制更是关键，压力太小膜不够致密，太大又会把卤化物压碎。目前能做到干法量产的设备很少，基本需要定制，一条试点线的投入就得上亿元，中小企业根本承担不起。

二、电解质膜难题

2.1薄膜厚度矛盾

就算合成出合格的卤化物粉末，要做成能用的电解质膜，又会遇到新难题。全固态电池要高能量密度，电解质膜必须做薄 —— 理想厚度要小于 50μm，这样才能减少无效体积，让更多空间装正负极活性材料。但卤化物本身是脆性材料，厚度降到 50μm 以下就容易破裂，卷对卷生产时一拉就断，良率根本上不去。

2.2均匀性控制难

厚一点虽然不容易破，却会直接拉低能量密度。比如膜厚从 30μm 增加到 100μm，电池的体积能量密度会下降 15% 以上，达不到电动车对高续航的要求。更棘手的是均匀性，大规模涂布时，膜的厚度差哪怕只有 5μm，都会导致电池内部电流分布不均，循环几次就出现局部过热。现在实验室能做出小面积均匀薄膜，但放大到 1m 宽的卷材，厚度差很难控制在 3μm 以内。

2.3 致密性要求高

还有致密性问题，卤化物膜需要足够致密才能阻挡锂枝晶，避免短路。实验室里用冷压或温压能做到 90% 以上的致密度，但量产时要保证大面积膜的每一处致密度都一致，难度极大。一旦有局部致密度低，就会成为电池的 “薄弱点”，循环中容易被锂枝晶刺穿。

三、水解敏感痛点

卤化物还有个“致命弱点”——怕水。多数卤化物（比如氯化物、溴化物）遇水会发生水解反应，生成LiOH、HCl等杂质，不仅破坏电解质结构，还会腐蚀电极。

3.1无水环境要求

这就意味着，从原料储存到电芯组装，整个生产过程都得在 “无水环境” 中进行。原料要存放在惰性气体保护的储罐里，车间的露点必须控制在 - 40℃以下，操作人员得穿全套防化服。这些要求推高了生产成本：一套 1GWh 卤化物电池生产线的环境控制成本，比传统锂电池高 30% 以上。而且哪怕是空气中的微量水分，比如车间湿度偶尔超标，就可能导致整批膜报废，生产稳定性很难保证。

3.2抗水方案局限

现在行业也在想办法，比如给卤化物做表面包覆，或者开发抗水型卤化物，但要么会降低导电性能，要么成本太高，暂时没法大规模应用。

四、成本密度两难

解决了制造问题，还要面对“成本和能量密度”的两难选择。不同应用场景对这两个指标的要求天差地别，而卤化物目前还找不到一个“平衡点”。

4.1 高价值市场容量小

比如航空航天、深海设备这些领域，对能量密度要求极高，成本反而不敏感，理论上适合卤化物电池。但这些领域的需求量太小，一年可能就几千到几万Wh，根本撑不起GWh级生产线，没法摊薄成本。

4.2 主流市场成本高

电动车是最大的潜在市场，既需要高能量密度（>400Wh/kg），又对成本敏感（目标是<100美元/kWh）。但卤化物现在的成本根本降不下来：一方面，部分高性能卤化物依赖钇、铟等稀缺元素，这些元素的价格是锂的5-10倍；另一方面，生产线投入高，小批量生产时，卤化物电池的成本能达到传统锂电池的3倍以上，车企根本接受不了。

4.3 替代市场无优势

消费电子和储能领域更看重成本，对能量密度的要求没那么高。传统锂电池已经能满足需求，卤化物电池就算性能再好，只要成本降不到同等水平，就很难替代。比如一块智能手机电池，用卤化物的成本比传统电池高50元，消费者不会为这点性能提升买单。

4.4 资源替代的悖论

还有资源约束的问题，虽然卤化物能用锆、钛等储量丰富的元素替代稀缺元素，但替代后需要复杂的掺杂工艺，反而会增加生产步骤和成本。比如用锆替代铟做卤化物，需要多一步高温掺杂，能耗增加20%，最终成本没降多少，性能还会打折扣。

五、企业布局进展

现在全球企业都在尝试突破这些瓶颈。松下从2012年就开始布局卤化物专利，重点优化合成工艺，想降低水分敏感带来的生产难度；LG能源解决方案在研发抗空气的卤化物，试图放宽环境控制要求；国内的宁德时代申请了掺杂卤化物的专利，比亚迪做出了60Ah的试点电池，上汽清陶计划2025年底投产0.5GWh的卤化物电解质生产线。

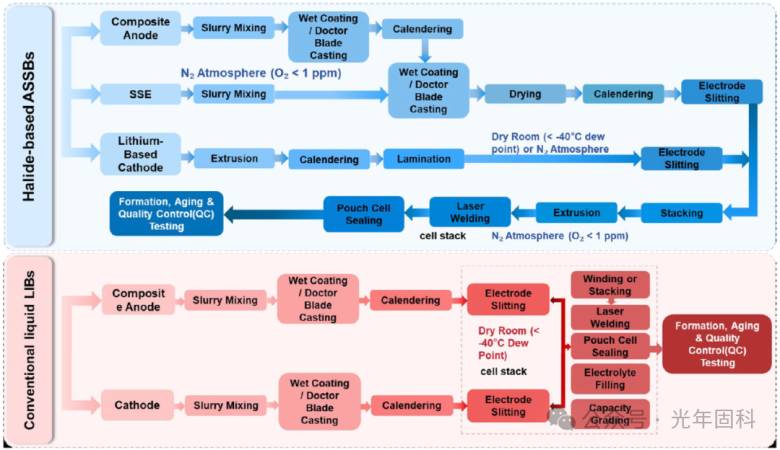

图2. 卤化物全固态电池和传统液态电池的制备、组装流程对比。

但这些尝试还停留在“试点”阶段，离真正的规模化还有距离。比如上汽清陶的0.5GWh线，一年产能只够装几千辆电动车，而且良率还不稳定，大概在70%-80%之间，远低于传统锂电池95%以上的良率。

六、未来突破方向

要让卤化物真正量产，未来需要在三个方向突破：一是工艺创新，比如开发更兼容的干法设备，降低环境控制成本；二是材料改性，用低成本元素替代稀缺元素，同时保证性能；三是供应链协同，推动原料提纯、专用设备等配套产业成熟，摊薄整体成本。

卤化物全固态电池不是“能不能成”的问题，而是“什么时候能成”的问题。现在的瓶颈看似多，但每解决一个，就离量产近一步。或许不用等到2030年，当制造工艺和成本控制找到平衡点时，我们就能看到搭载卤化物全固态电池的电动车跑在路上——那时，新能源领域才真正迎来“安全与能量密度”的双突破。
